建筑排水管道安装

建筑排水管道安装

建筑排水管道安装的施工顺序一般是：先做地下管线(即安装排出管)然后安装立管或横支管，即：先地下、后地上；先主管、后支管；先大管、后小管。在安装时发生交叉、矛盾时，遵循小管让大管、支管让主管、给水管让排水管的原则。

排出管采用铸铁排水管、同时需要地埋敷设时，宜采用接口强度较高的承插连接(法兰机械式或刚性承插式)，埋地管应按照相关标准、规范进行特殊防腐处理。

安装准备

根据施工图纸及技术交底，检查、核对预留孔洞位置和尺寸是否正确，将管道坐标、标高位置画线定位。

排出管安装

(1)排出管的埋深取决于室外排水管道标高并符合设计要求，排出管与室外排水管

道一般采用管顶平接，其水流转角不小于90°；若采用排出管跌水连接且跌落差大于0.3m，其水流转角不受限制。宝外埋设时须保证管道有足够的覆土深度以满足防冻、防压要求。

(2)安装托、吊排出管要先搭设架子，将托架按设计坡度裁好或裁好吊卡，量准吊杆尺寸将预制好的管道托、吊牢固，横管支承件间距不大于2m。(3)托、吊排出管在吊顶内者，在吊顶前

需做闭水试验，按隐蔽工程项目办理隐检手续。

立管安装

(1)排水管道通常沿卫生间墙角设置，穿过楼板应预留孔洞或预埋金属套管，立管与墙面距离及楼板预留孔洞的尺寸，应按设计要求或有关规定预留。

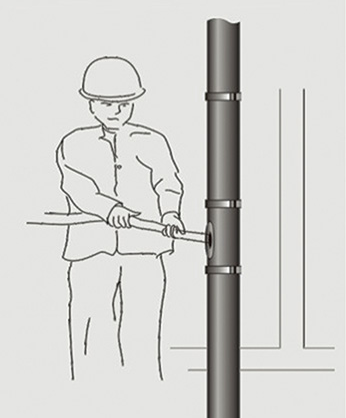

(2)安装立管时，先吊线、安装管道支架，再安装管道。

  安装时先将管段吊正对准下端管口，注意将三通口对准横管方向。

(3)连接后立即将立管固定，用不低于楼板标号的混凝土堵好立管洞口。

(4)立管承口外侧与饰面的距离应控制在20-50mm。在立管上每2层设置一个检查口。如有乙字管，则在该层乙字管上部设置检查口。检查口中心距所在地面高度为1m，允许偏差±20mm，并高于该层卫生器具上边缘150mm。检查口的朝向应便于检修。

(5)三通口的高度，应根据横管的长度和坡度来确定。三通口中和楼板的净距不得小于250mm，但不得大于450mm。

(6)立管向上延伸出屋顶面的管道称通气管。通气管不能与风道、烟道连接，不宜设在屋檐口、阳台下，要高出屋面0.3m以上，应大于最大积雪厚度。经常有人停留的平面屋顶，通气管应高出屋面2m。如通气管4m以内有门窗，则应高出窗顶600mm，或引向无门窗的一侧。通气管出口上应加做网罩或透气帽。通气管安装后，管道与屋面接触处应做防水处理。

(7)立管安装完毕后，配合土建用不低于楼板标号的混凝土将洞灌满堵实，并拆除临时支架。如系高层建筑或管井内的管道，应按设计要求用型钢做固定支架。

 横支管安装

(1)先将安装横管尺寸测量、记录，按正确尺寸和安装的难易程度应先行预制好(若横管过长或吊装有困难时可分段预制和吊装)，然后将吊卡装在楼板上，并按横管的长度和规范要求的坡度调整好吊卡高度，再开始吊管。

(2)横管与立管的连接和横管与横管的连接，应采用Y三通、Y四通或TY三通、TY四通，禁止采用T三通、T四通连接。横管吊卡的间距不得大于2m，且必须将吊环装在承口部位，吊杆要垂直。

图室内排水管道的充水试验

(1)排水管道安装完毕，应进行充水试验，用以检查安装质量。

(2)先将排出管外端及底层地面上各承接口堵严，然后以一层楼高为标准往管内注水，但灌水高度不能超过8米，对试验管段进行外观检查，无渗漏为试验合格。

(3)楼层管道可打开排水立管上的检查口，选用球胆充气作为塞子堵住检查口下端试验管段，分层进行试验，不渗、不漏为合格。
