乌鱼球墨工业品电商平台，依托山西球墨铸铁管道及给排水系统相关产品，为用户提供采购信息及行业资讯。TF自锚式球墨铸铁管推出的必要性
球墨铸铁管具有高强度、高延伸性、抗腐蚀、使用寿命长等特点，被广泛应用于城市供水管网。它的连接形式有多种，通常采用T型承插式接口球墨管，但该连接形式适用于沉降较小及小角度转弯的情况。在地基较差、地形复杂的地段及大角度转弯处，需要浇筑砼支墩以抵抗管道内液体产生的内压。
但是在实际管线在安装时，经常会遇到地基的不均匀沉陷、转弯处无法安装支墩等的现实情况。而且目前城市道路的地下空间被各种管线占用，管线之间的距离越来越小，而砼支墩占用的地下空间过大所以，解决接口的防拔脱问题就显得非常重要。
而TF型自锚式接口球墨铸铁管就是在这样的条件下开发出来的。
TF自锚式球墨铸铁管介绍
自锚式接口

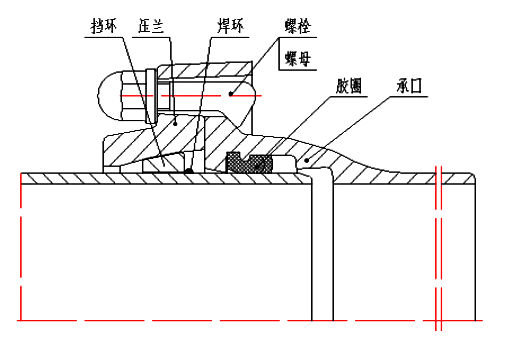

自锚式接口是一种有效防止管道滑脱的接口。通过压兰的内锥、挡环的外锥相配合，靠钩头螺栓紧固实现自锚，使管道的管件有机地连接在一起。管口连接处能够相互传递轴向力，通过管道与周围土壤所产生的摩擦力，有效抵消内水压产生的应力，从而避免了支墩的设置。
TF自锚式球墨铸铁管特点

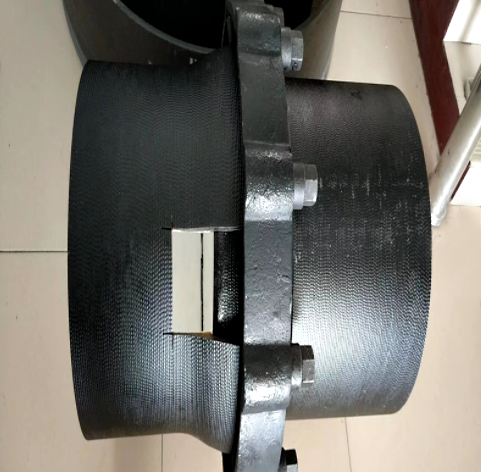

自锚式球墨铸铁管
较好的结合了柔性接口的密封性和防滑脱性,安装方便;
可以实现一段管道的整体吊装施工，具有良好的可拆卸性。
TF型自锚式接口钩头螺栓帽是盲帽,适用于埋地管线,丝扣不进土，增强防腐效果。但安装间隙要求较高。
TF自锚式球墨铸铁管施工步骤
TF自锚安装
压兰和挡环沿管道插口推入，越过止推焊环，然后将安装好胶圈的另一根管的承口与插口相连，该步骤与正常的连接相同，在这里就不赘述。
依次将挡环和压兰推向止推焊环，当挡环接触到止推焊环时，挡环7楔形一侧嵌入压兰中，另一侧与止推焊环接触。
调整压兰与管道之间的间隙，当沿管道周围的间隙非常均匀时，挡环与焊环的接触也是均匀的，这样可以避免因不均匀接触而导致因受力的不均匀造成的脱落现象。
当间隙调整完成后，将螺栓如图穿过压兰上的预留孔洞，一侧扣住管道承口的凸沿，当沿压兰周围的螺栓固定后，均匀的沿管周对称拧紧螺栓和螺母，同时注意压兰和主管管周间隙的均匀。最终拧紧校核。
|
