球墨铸铁管吊运及存储

(一)球墨铸铁管的吊运
1、注意事项
球墨铸铁管应采用专用工具起吊，装卸时应轻装轻放，在倒运、运输时应垫稳、垫牢，不得相互撞击，以免对管子及外防护涂层造成损坏。

2、运输工具
短距离运输可采用叉车、平板车；长距离运输要采用汽车。

3、起吊工具（如图1所示）
(1)可使用吊车、叉车，在起吊时应使用专用吊钩。专用吊钩应是在钢钩外包橡胶皮或接触管子的吊钩区缠绕尼龙绳及胶带，达到保护水泥内衬层和外防腐锌层及终饰漆层不受破坏的目的。

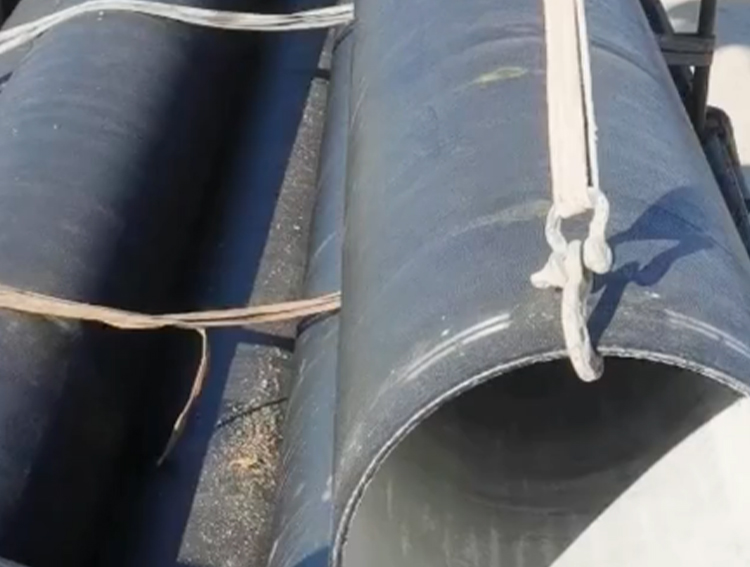

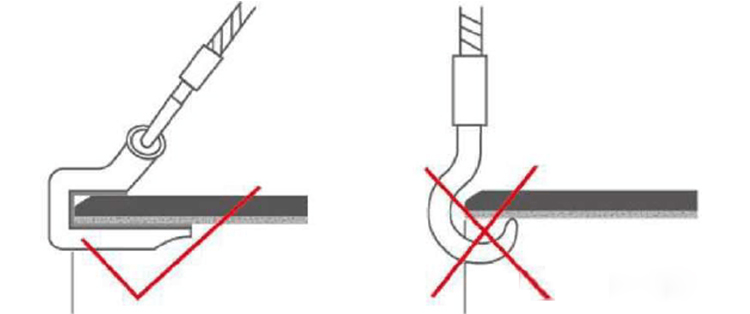

图1起吊工具示意图

(2)起吊管子可根据所吊管径大小选用直径φ11.9---φ23mm钢丝绳（如图2所示）也根据所吊管径大小选用5---20吨尼龙吊带。

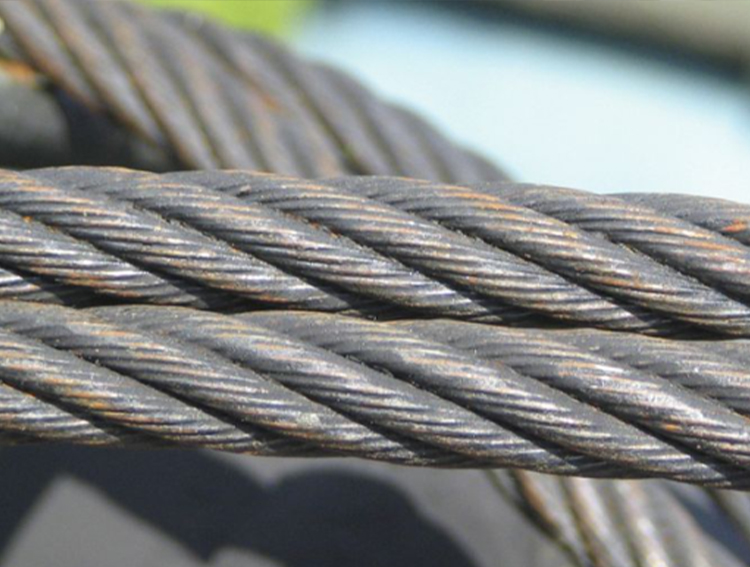

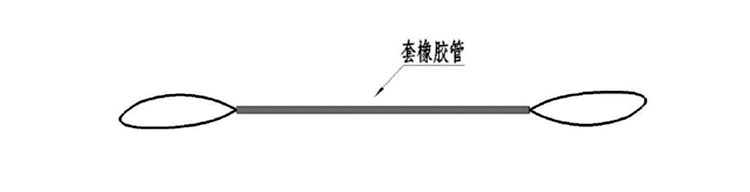

图2钢丝绳示意

4、提升操作

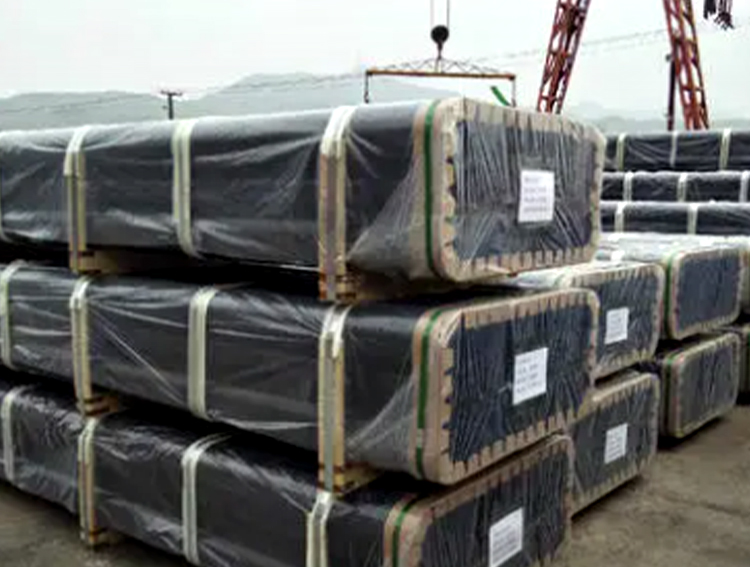

(1)对于打捆包装的球墨铸铁管，要求使用吊带和专用吊具整捆兜底吊装，严禁用吊钩直接钩住包装钢带起吊，以免吊装时包装带断裂散捆。起吊时一钩一捆，若需要一钩多捆，应使用专用吊具，确保包装不发生变形，以防出现钢带断裂、包捆变形等包装损坏现象；

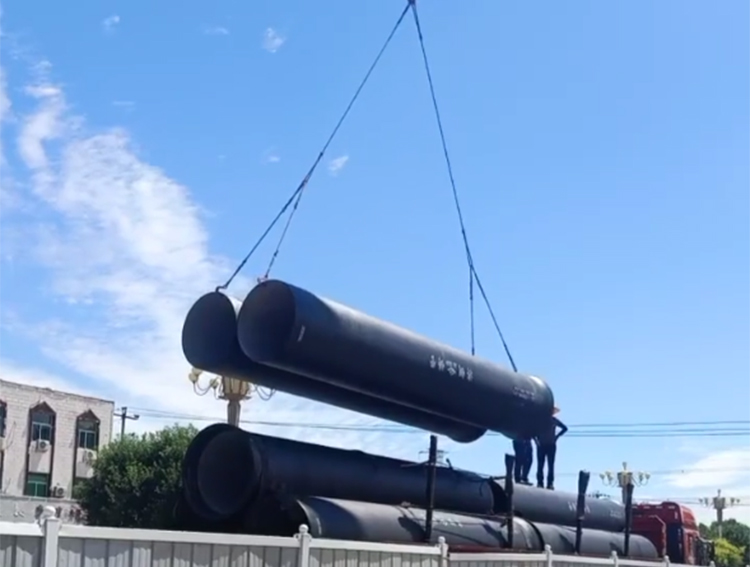

(2)对于散装的球墨铸铁管，可采用专用吊钩或吊带一次吊运一根或数根.（如图3所示)；

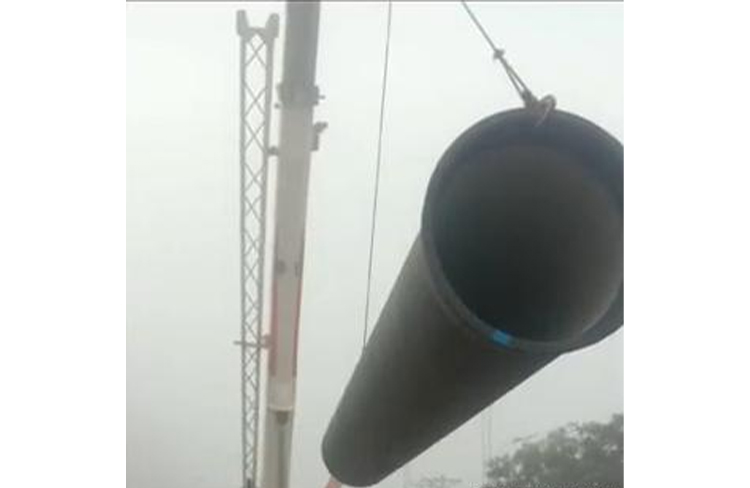

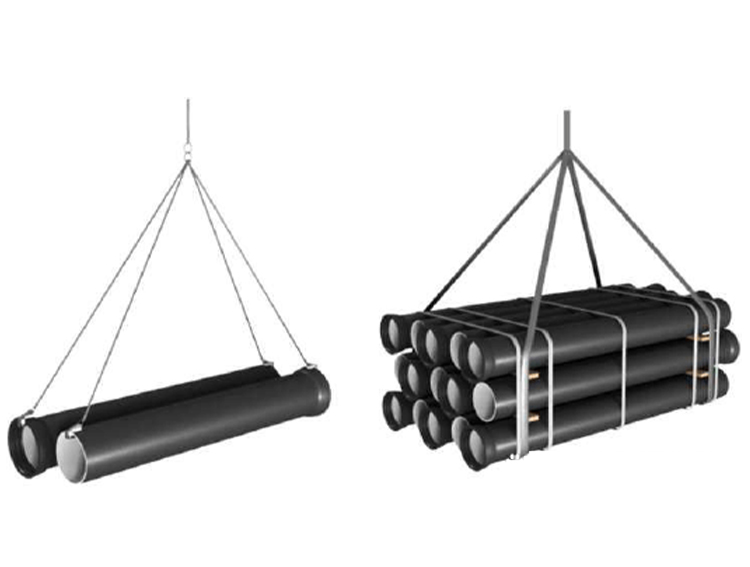

图3球墨铸铁管吊装示意图

（3）提升管子应平稳、缓慢，小心吊运，不要晃动；切忌钢丝绳缠绕管子致使管子在空中旋转；避免冲击或让球铁管与运输车壁或柱子碰撞。

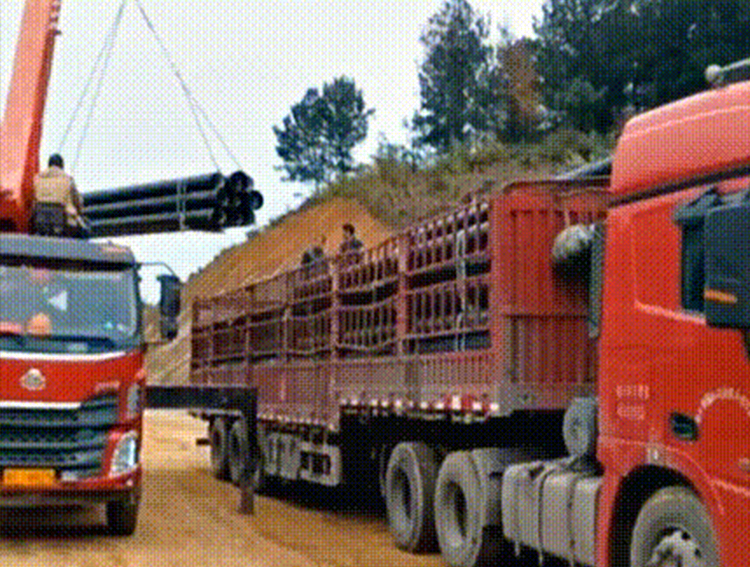

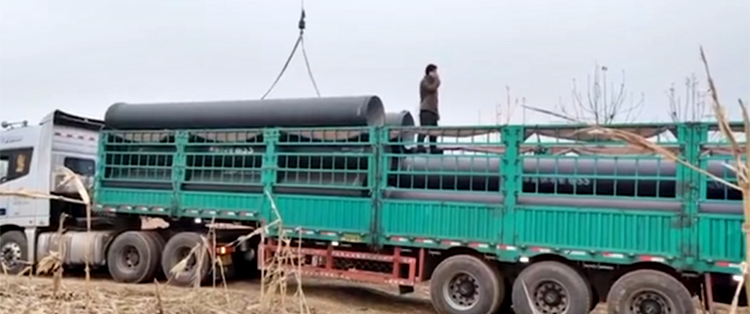

5、运输
采用汽车或火车运输，车厢内必须清扫干净，不得有异物，同时根
据运载工具的荷载量制定装车方案；

采用汽车或火车运输，都应在车厢底板上放置两块或更多块木块，
以避免球墨铸铁管承口直接与车厢底板接触；如采用平板车运输，管子应置于木块上后用楔块固定；管子伸出车体部分不得超过管长的1/4;所装的管子多于一层时，每层管子的承口、插口应交错排放，最后用钢丝绳固定牢固，管子间、管子与刚性车体间以及管子与紧固用钢丝绳间都要用软性防护材料加以隔离；从车上卸货时，严禁将球铁管直接在地上拖拉或摔下，即使在沙地上或球铁管被包裹着也不能在地上拖拉或摔下。

球墨铸铁管的堆放或存储
1、注意事项
用于存放管子的场地应当平整、坚实，所选用的垫木应结实；存储的时间过长，建议用帆布或编织布覆盖，避免管内落入灰尘或脏物。

2、堆放方式

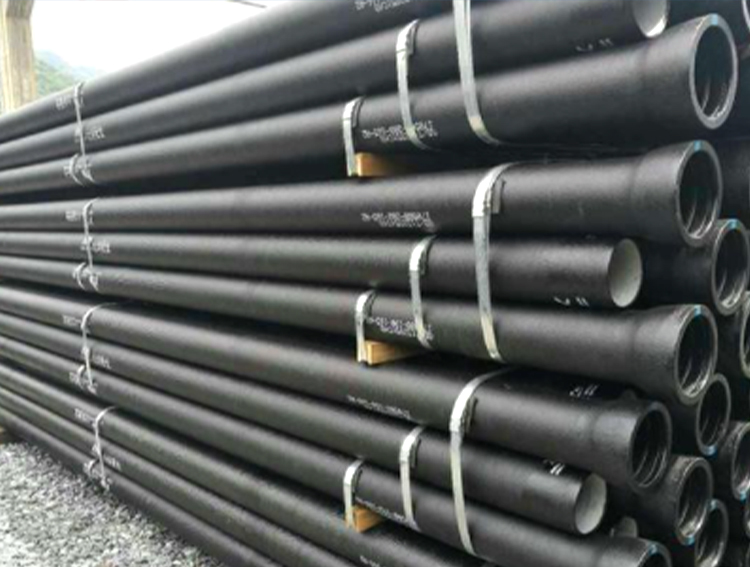

(1)球墨铸铁管多层堆放时，最底层的球墨铸铁管应放在两排平行的枕木上（如图4所示），枕木用楔子进行固定，一排放在距承口端一米处，一排放在距插口端一米处，球墨铸铁管相互平行，承口不要和地面接触，承插口交错排放，每一层的承口应伸出下一层的插口；若工地及临时堆放场地在没有垫木情况下也可采用编制袋装土或沙来替代垫木。

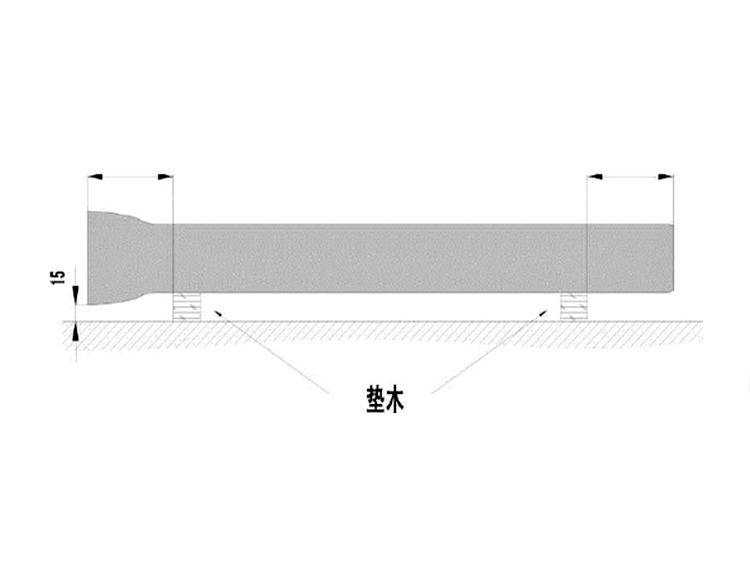

图4管子垫木位置示意图

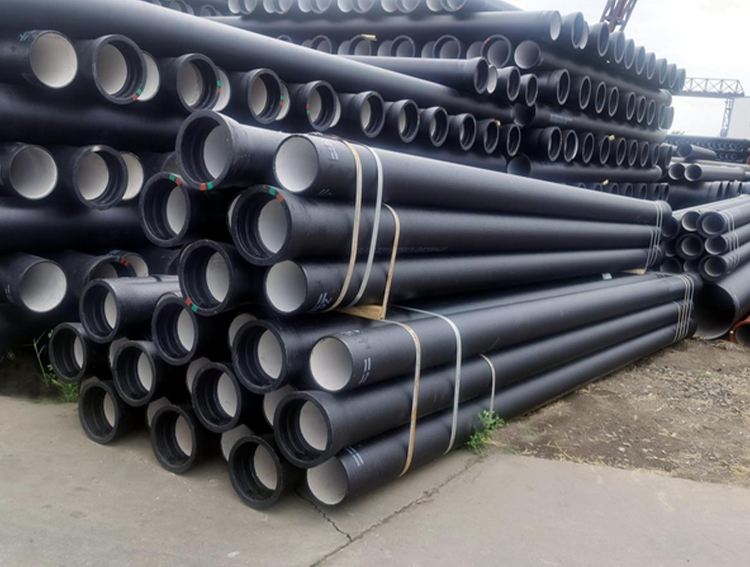

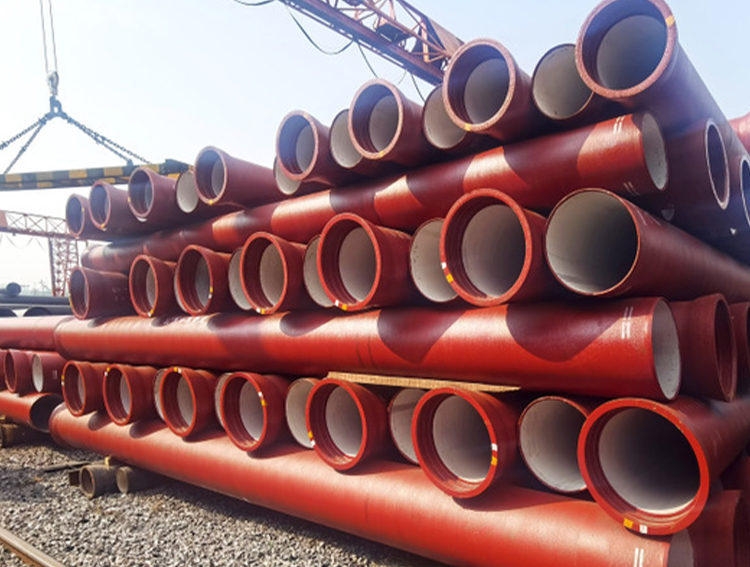

(2)球墨铸铁管堆放方式有金字塔式和四方式（如图5所示）。考虑到最底层管子的承受力，球墨铸铁管的堆放层数应符合表1要求。

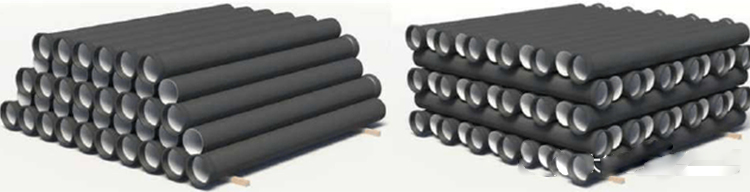

(a)金字塔式堆放（b)四方式堆放
