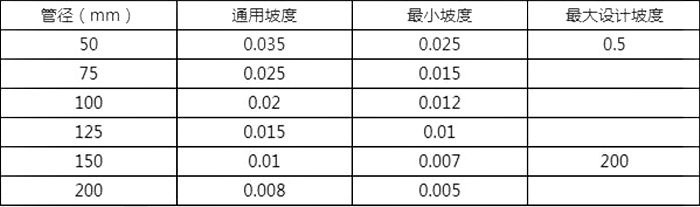

乌鱼球墨工业品电商平台，依托山西球墨铸铁管道及给排水系统相关产品，为用户提供采购信息及行业资讯。1、建筑物内生活排水铸铁管道的最小坡度和最大设计充满度
2、铸铁排水管卫生间污水横支管安装示例

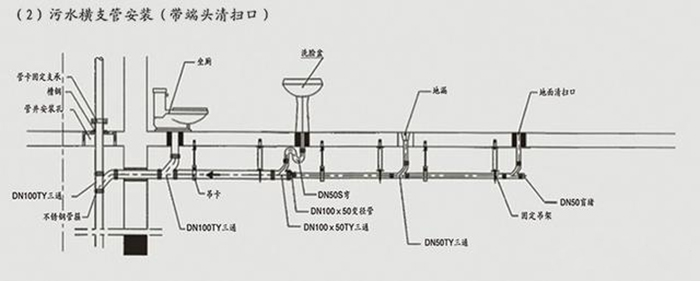

污水横支管安装（带端头清扫口）

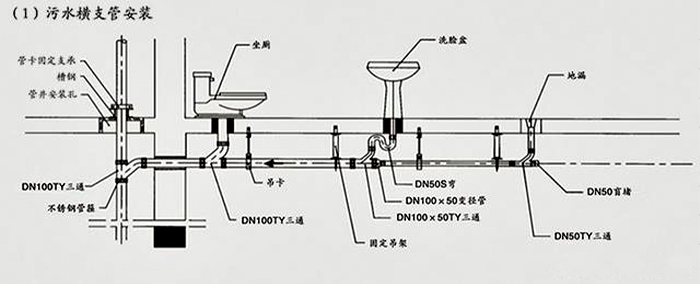

污水横支管安装
安装说明：
a、直管穿越墙壁应设置钢制套管，两端应与饰面相平。
b、横支管应采用吊卡或固定支架固定，固定件间距不得大于2米。每个横管至少应设置一个固定吊架和一个吊卡。
c、在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管应设置清扫口。在楼板下悬吊敷设的污水管，可将清扫口设在上一层楼地面上。污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm。若污水管起点设置盲堵代替清扫口，与墙面的距离不得小于400mm。在转角小于135°或采用乙字弯的污水横支管上应设置检查口或清扫口。污水横管直管段应按国标《建筑给水排水及采暖工程施工质量验收规范》规定的距离设置检查口或清扫口。
d、污水横支管与卫生器具的连接，应采用TY三通或TY四通。无水封卫生器具在与污水横支管连接时应采用P存水弯或S存水弯。
e、污水横支管安装坡度应按照国标《建筑给水排水及采暖工程施工质量验收规范》规定坡向泄水方向，不得小于0.026。

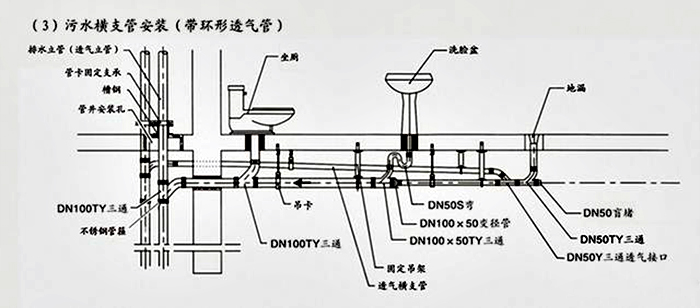

污水横支管安装（带环形透气管）
安装说明：
a、透气横支管应采用吊卡或固定支架固定，固定件间距不得大于2m。
b、在横支管上设环形通气管时，应在最始端的两个卫生器具间接出，并应在排水支管中心线以上与排水支管呈垂直或45°连接。
c、环形通气管应在卫生器具上边缘以上不小于0.15m处按不小于0.01的上升坡度与通气立管相连。
注：图文来源于网络
|
