乌鱼球墨工业品电商平台，依托山西球墨铸铁管道及给排水系统相关产品，为用户提供采购信息及行业资讯。柔性接口球墨铸铁管的允许工作压力PFA应符合下列规定：
压力分级管的允许工作压力PFA另述，
壁厚分级管的允许工作压力PFA应按公式计算：
PFA=2eminRm/（DE-emin）SF式中:
emin----最小壁厚，mm；DE----插口外径，mm；SF----安全系数，取3；Rm----球墨铸铁允许最小抗拉强度，MPa，
柔性接口球墨铸铁管的最大允许工作压力PMA应按公式：
PMA=1.2PFA

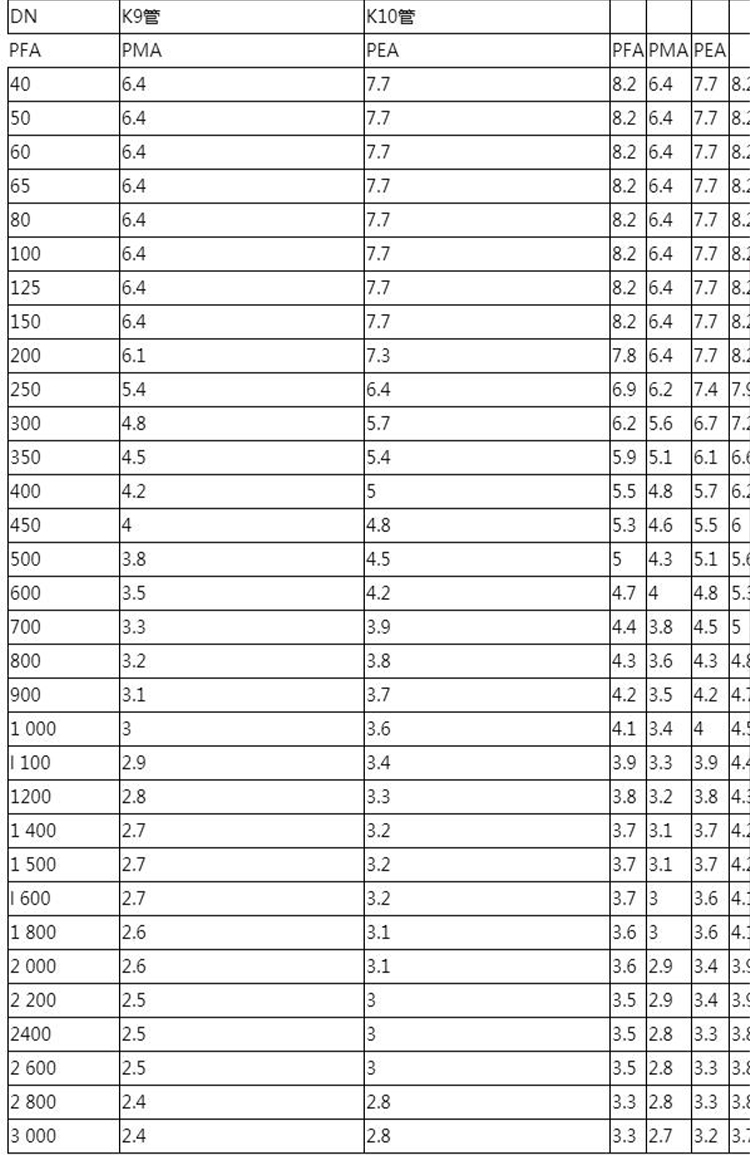

壁厚分级管（K级）允许压力：
壁厚分级管的PFA、PMA,PEA分别在3.17,3.18,3.19中定义,表C.1给出了部分壁厚级别的允许压力值,对于其他壁厚级别,PFA,PMA,PEA可用4.2.1.1对应的公式计算得出。应考虑合适的界限,防止在已安装管线上出现这些压力的极限值,例如:
—承插管在表C.1所示的PFA值、PMA值下工作会受管线其他部件低承受力的限制,如法兰接
口管﹑某类三通管件以及柔性接口的特殊设计(参见5.2);
在表C.1所示的PEA值下进行现场水压试验(尤其是 DN40~DN150)会受管线固定系统的类型与设计或柔性接口设计的限制。
注：PFA：允许工作压力
PMA：最大允许工作压力
PEA：现场允许实验压力
承插管允许压力

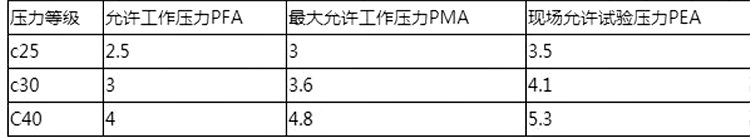

压力分级管（C级）允许压力：
带柔性接口部件的允许压力表

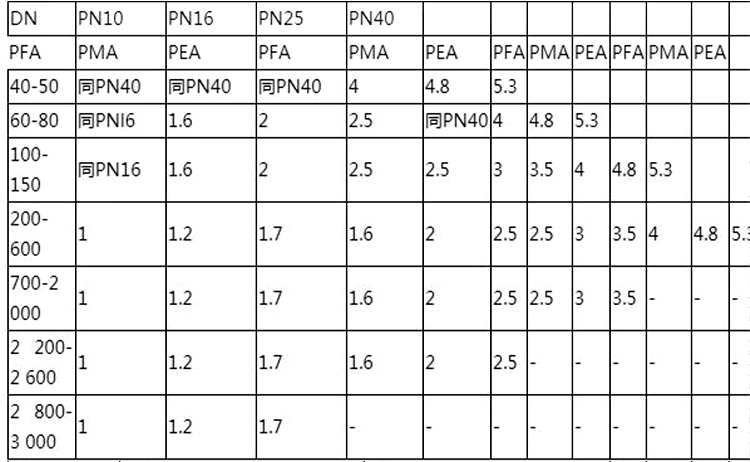

带有法兰接口部件的允许压力表
当一条管线上出现若干压力等级的产品时,应考虑设立一个合适的压力上限限定,工作压力受限于较低压力的管线部件。如法兰接口管线,某种类型的三通和柔性接口的特殊设计制造商手册应给出因接口型式或特殊设计安排而存在其他限制因素。
|
