铸铁排水管的入场验收和工程验收方法

一、入场验收

铸铁排水管材入场需要进行产品质量验收，以保证入场使用的管材符合设计要求、产品标准和材料计划,是排水系统工程安装质量和顺利施工的基础。

铸铁排水管材入场验收依据GB/T12772—1999《排水用柔性接口铸铁管及管件》或其它相关产品标准、技术规程和材料进场计划进行。

1、根据材料进场计划，检查入场材料品种、规格、数量是否符合。

2、根据设计要求和产品标准，检查入场材料尺寸(长度、口径、壁厚等）、形状（圆度、弯曲度、垂直度等)、防腐涂装（颜色、防腐涂料材质、附着力、涂层厚度等）、铸造组织白口等项目。条件许可时，宜抽样进行水压试验、化学成分化验。

尺寸、形状是否规范影响排水能力和接口密封质量;产品壁厚和涂装质量与管道使用寿命密切相关;如果产品铸造组织存在白口，不仅现场切割困难，更重要的是产品脆性增加，安装、使用过程中易产生破裂，简易的检测方法是使用手工锯条在管体上轻轻锯一个来回，能够产生锯痕则无白口,不能产生锯痕则有白口、产品不合格。

二、中间验收

中间验收主要是进行隐蔽工程验收和排水系统全部安装完毕后进行通水、通球试验。凡是在竣工验收前被隐蔽的工程项目，都必须进行中间验收，验收合格后，方可进行下一工序，隐蔽工程全部验收合格后，方可回填沟槽。

中间验收应由施工单位会同建设、设计、监理部门共同进行。排水管道安装完毕后，按照设计要求、GB50242-2002《建筑给水排水及采暖工程质量验收规范》、CECS168:2004《建筑排水柔性接口铸铁管管道工程技术规程》或其它相关标准、规范的规定进行灌水和通球试验。最后清除管体外壁在安装期间粘结的污垢或水泥浆，按设计或用户要求补涂、补刷防腐材料。

1、地埋和隐蔽的排水管道在隐蔽前必须进行灌水试验，灌水高度不应低于该层卫生器具的上边缘或底层地面地漏顶面高度。试验方法为:向试验管段连续灌水，直至达到稳定水面（水面不再下降)，观察15~30min，液面不下降，且管道及接口处无渗漏。

2、重力流雨水管道应做灌水试验，灌水高度应达到每根立管上部的雨水斗。当达到稳定水面后，观察1h，管道无渗漏。

3、排水系统全部安装完毕，进行通水试验，管道流水通畅，不渗不漏。

4、排水主立管和横干管应做通球试验。通球球径不小于管道直径的23，通球率达到100%。

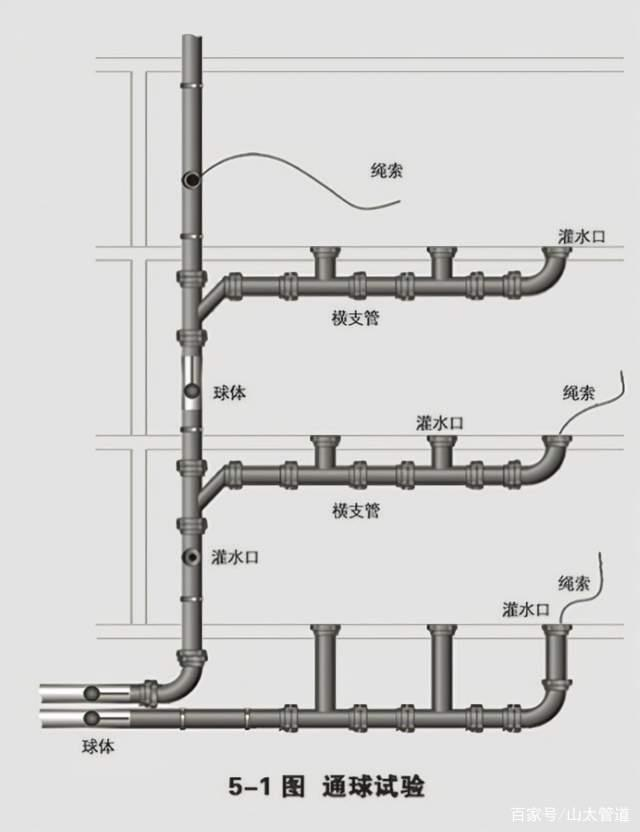

通球试验方法

将直径不小于2/3管道直径的橡胶球或木球，用线贯穿并系牢（线长略大于试验管道长度），将球从管口投入，看球能否顺利地通过管道并从出户弯头处溜出。如能顺利通过，说明管道无堵塞。如果通球受阻，可拉出通球，测量线的放出长度，则可判断受阻部位,然后进行疏通处理。反复做通球试验,直至管道通畅为止。如果出户管弯头后的横向管段较长，通球不易滚出，可灌水帮助通球流出。

通水试验方法

当排水系统及卫生器具安装完毕，将全部卫生设施同时打开1/3以上，此时排水管道的流量约相当于高峰排水流量。对每根管道和接口进行检查有无渗漏,各卫生器具的排水是否通畅。对于有地漏的房间，可在地面放水，观察地面水是否能汇集到地漏顺利排走，同时到下面一层观察地漏与楼板结合处是否漏水。如果限于条件，不能全系统同时通水，也可采用分层通水试验，分层检查横支管是否渗漏、堵塞。分层通水试验时应将本层的卫生设施全部打开。

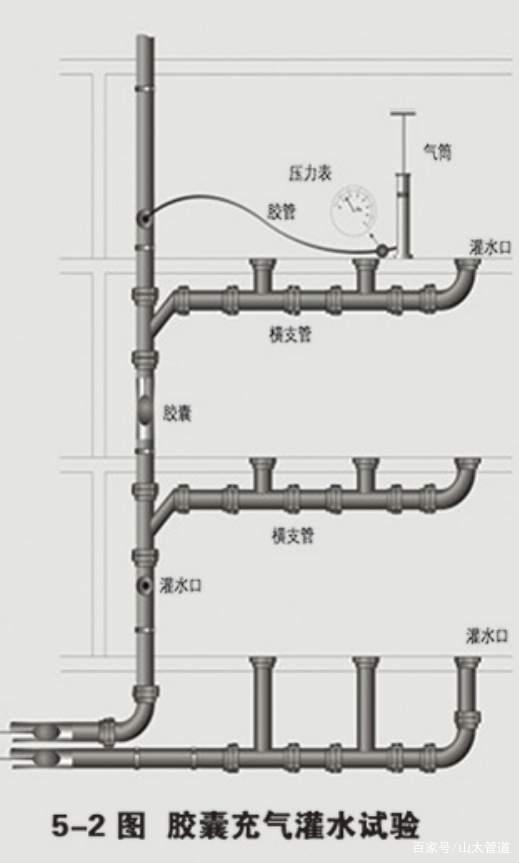

灌水试验方法

采用特制的胶囊充气装置,胶囊的规格应与被试验的管道配套。

①准备:将胶囊充气装置的配件进行组合，作工具试漏检查:将胶囊置于盛满水的水桶中并按住，用气筒向胶囊充气，检查胶囊、胶管及接口是否漏气,压力表有无指示。

②用卷尺测量由立管检查口至楼层下方最低、直观的垂直距离并加长500mm(长约2m)，将此长度标示在胶囊与胶囊连接的胶管上,以控制胶囊插入立管的深度。

③打开立管检查口，将胶囊从此口慢慢向下送至所需长度，然后胶囊充气，观察压力表值,指针上升至0.08~0.1MPa为宜，使胶囊与管内壁紧密接触屯水不漏为度。若检查口设计为隔层一个，则立管未设检查口的楼层管道灌水试验，应将胶囊从下层立管的检查口向上送入约0.5m，操作人员在下层充气，上层灌水。胶囊要避免放在管道接口处，因为该处的接缝影响堵水严密性。

④在楼面的灌水口（也可以在检查口）灌水至楼面高度，对灌水管道及管件接口逐一检查，发现漏点，做出记号，可在渗漏接口处带水紧螺栓修复，或排水后进行修复处理。灌水管道检查无一渗漏点,保持5min灌水液面不下降为合格。

⑤将胶囊放气，然后徐徐抽出胶囊,注意不要使胶囊受损。

⑥取出胶囊后，水应能很快排走，如下降很慢，说明灌水管段内有杂物堵塞，应及时清理。用胶囊充气的方法，也可检查蹲式大便器是否渗漏。将胶囊置于蹲式大便器排水口并充气，然后向大便器内灌水(水位平便器上沿)，如果水位下降，说明冲洗进水接口处有渗漏，或大便器下水接口封闭不严,或大便器本身渗漏，应针对性排除。

三、竣工验收

竣工验收全面检验排水管道工程是否符合设计、工程质量标准，对不符合部分、项目进行返修、返工，全部验收合格后,方可投入使用。

竣工验收由建设单位负责，会同工程监理、设计、施工部门共同进行。按照设计要求和GB50242—2002《建筑给水排水及采暖工程质量验收规范》、CECS168:2004《建筑排水柔性接口铸铁管管道工程技术规程》或其它相关标准、规范的规定进行。

1、排水系统工程竣工验收应具备下列条件:

( 1)排水管道工程全部安装完毕;

(2）隐蔽工程验收、灌水、通水、通球试验等中间验收合格，记录齐全。

2、排水系统工程竣工验收应具备下述技术资料:

( 1）施工图、设计变更文件、竣工图;

(2）管材、附件的出厂合格证书和产品质量检验报告;

( 3）隐蔽工程验收、灌水、通水、通球试验等中间验收记录;(4）工程质量检验记录;

(5）工程质量事故处理记录。
